加工案例

建筑机械用nm360耐磨衬板

作者:腾达源小编 文章来源:www.buxiugang18.com 人气: 发表时间:2019-07-06 20:12

  建筑机械用nm360耐磨衬板



  高硬度耐磨板的火焰切割方法与普通低碳和低合金钢的切割一样简单,在切割耐磨板厚板时,需要注意!!!随着钢板厚度和硬度的增加,切割边部出现裂纹倾向加大。为防止钢板切割裂纹的产生,切割时应遵循以下建议:



  切割裂纹:钢板切割裂纹类似于焊接时产生氢致裂纹,如果钢板切边产生裂纹,将会在切厚48小时至几周内才出现。因此,切割裂纹属于延迟性裂纹,钢板厚度和硬度越大,出现切割裂纹就越大。

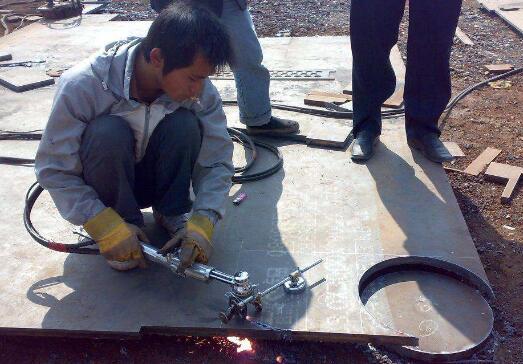

  图(1)NM系统的耐磨板可以采用氧乙炔火焰切割

  预热切割:预防钢板切割裂纹最有效的方法,就是在切割前进行预热。在进行火焰切割前,钢板通常都要预热,其预热温度高低主要取决于钢板质量等级和板厚,见表2.预热方法可采用火焰烧枪、电子加热垫进行的,也可以使用加热炉加热。为确定钢板预热效果,应在加热点被面测试所需温度。



  注意:预热特别注意,要使正个钢板界面均匀受热,以免接触热源的区域出现局部过热现象。



  低速切割:避免切割裂纹的另一种方法就是降低切割速度。如果无法进行整版预热,则可以使用局部预热法代替。使用低速切割方法防止切割裂纹,其可靠性不如预热。我们建议切割前先对切割带用火焰枪空泡几趟进行预热,预热温度达到100°C左右为宜。其最大切割速度取决于钢板等级和厚度。

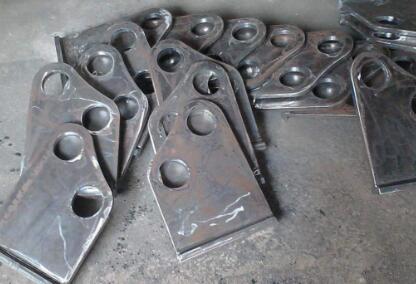

  图(2)采用耐磨板切割制作的耐磨件

  特别说明:将预热和低速两种火焰切割方法结合使用,可以进一步降低切割裂纹的出现几率。



  切割后缓冷要求:无论对切割不见是否预热,钢板切割后的缓冷都会有效降低切割裂纹的风险。如果切割后将其带有温热的不见进行堆放,使用隔热毯将其覆盖,也可以实现缓冷,缓冷要求冷却到室温。



  切割后加热要求:对于耐磨板的切割,切割后立即采取加热(低温回火),也是预防切割裂纹的有效方法和措施。钢板切厚通过低温回火处理,可以有效消除切割参与应力(低温回火工艺;保湿时间安5min/mm)对于切割后加热的方法,也采用燃烧枪、电子加热毯和节哀热炉的加热方式进行切割后的加热。



  很感谢您对我公司的信任与大力支持,最后期待将来我们的再次合作愉快!祝您工作顺利,生活愉快!生意兴隆!

如果您对“建筑机械用nm360耐磨衬板”还有任何疑问?

请致电咨询24小时免费热线:15615948619,或在线咨询我们客服

我们公司官方网站: http://www.buxiugang18.com [网上预约价格更优惠]

产品推荐

作为山东耐磨板现货销售商为您提供一站式服务我们做到假一赔十。

打小就知道王婆卖瓜,所以我们也不喜欢自我的标榜,当您关注到我们的产品和案例,我相信真实成交的成交记录,会帮您做出正确的选择。

咨询电话:15615948619


中国互联网诚信示范企业 违法和不良信息举报中心 网络110报警服务 中国互联网协会 中国互联网协会信用评价中心 诚信网站
